Cable de Fibra Óptica Armado
Cable de Fibra Óptica Armado – Protección Superior para Planta Externa
El Cable de Fibra Óptica Armado WAVEOPTICS® es una solución de alta resistencia diseñada para la máxima versatilidad en instalaciones de planta externa, permitiendo su uso en trayectorias subterráneas, tendido en ductería e instalaciones aéreas (lasheado).

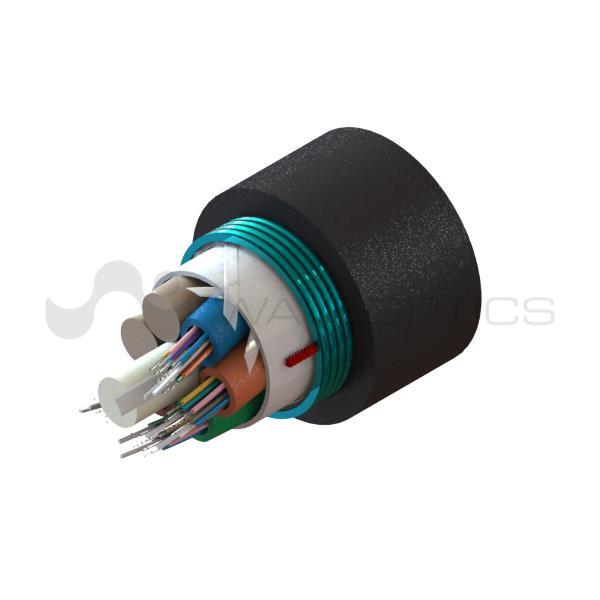

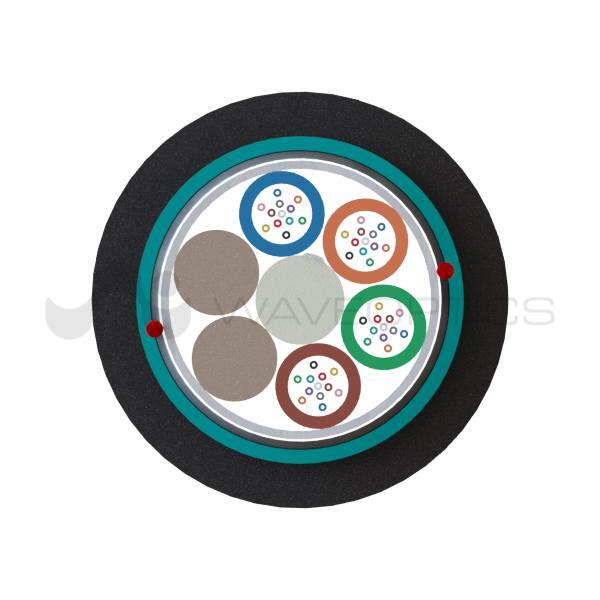

Su núcleo cuenta con un tubo holgado de polipropileno (PP) relleno de gel bloqueador de agua, que no solo asegura el óptimo desempeño de las fibras, sino que también provee excelentes propiedades mecánicas de resistencia al aplastamiento e impacto. La robusta armadura de acero corrugado le otorga una protección superior contra compresión y ataques de roedores, garantizando la integridad de la red en los ambientes más agresivos.
Todo el conjunto está protegido por una cubierta sencilla de polietileno con aditivos que la hacen durable, resistente a la radiación UV, hongos y abrasión. Su diseño, además de ser fácil de desforrar, incluye hilos rompe cubierta que aseguran un acceso rápido y seguro a las fibras durante la instalación o el mantenimiento.
Aplicaciones
📌Instalaciones directamente enterradas (subterráneas).
📌Tendido en ductos y canalizaciones.
📌Instalaciones aéreas (lasheado).
📌Zonas con alto riesgo de compresión o con presencia de roedores.
Características del Cable de Fibra Óptica Armado
Normas
📑ITU-T G652 / G657: Características de fibras ópticas monomodo.
📑TIA 598D: Código de colores para cable de fibra óptica.
📑IEC-60794-1-21-E1: Resistencia a la tensión.
📑IEC-60794-1-21-E3: Resistencia a la compresión.
📑IEC-60794-1-21-E4: Resistencia al impacto.
📑IEC-60794-1-21-E6: Resistencia a los dobleces repetidos.
📑IEC-60794-1-21-E7: Resistencia a la torsión.
📑IEC-60794-1-22-F5B: Penetración de Agua.
📑IEC 60794-1-F1: Prueba de ciclos de temperatura.
| Diseño | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fibras por tubo holgado | 06 / 12 | |||||||||||
| Código de colores de fibra / tubo holgado | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Material de cubierta exterior / Grosor | Polietileno mediana densidad (MDPE) / 1.7 mm | |||||||||||

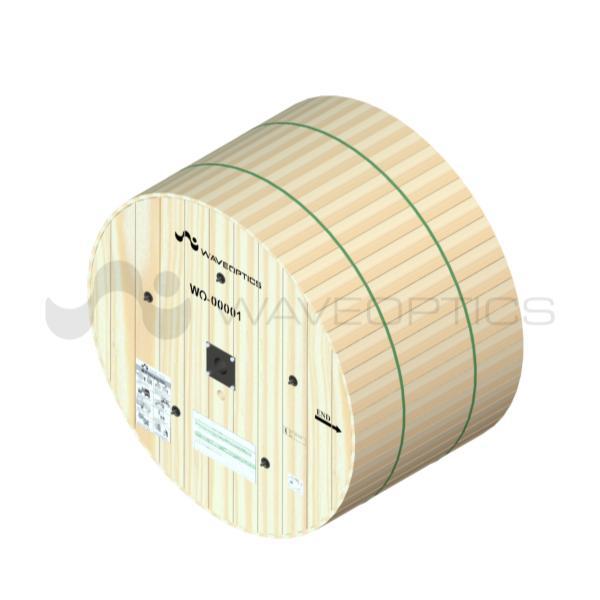

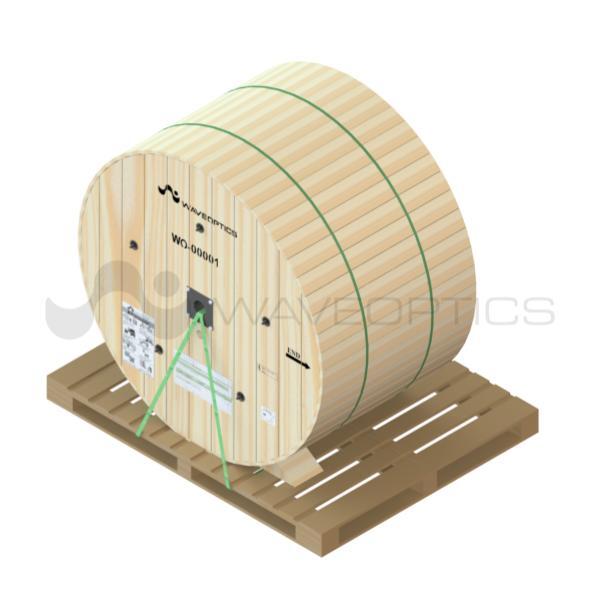

| Longitud de la bobina | 4 km ≥ 5% | |||||||||||
| Rango de Temperatura | ||||||||||||
| Operación | -40°C a 70°C (-40° F a 158° F) | |||||||||||
| Instalación | -30°C a 60°C (-22° F a 140° F) | |||||||||||
| Almacenaje / Transporte | -40°C a 70°C (-40° F a 158° F) | |||||||||||
| Propiedades Mecánicas | ||||||||||||
| Resistencia al Aplastamiento (corto / largo plazo) | 2000 N/100mm / 1000 N/100mm | |||||||||||
| Mínimo radio de curvatura (Instalación / Operación) | 20 x OD / 10 x OD | |||||||||||
| Número de fibras | Tubos holgados / Filler | Diámetro de Loose tube (mm) (± 5%) | Peso (kg/km) (± 10%) | Resistencia a la tensión (N) corto plazo / largo plazo | Diámetro exterior (mm) (± 5%) | FRP central / recubrimiento (mm) |
|---|---|---|---|---|---|---|
| 06 | 1/5 | 2.2 | 98 | 1500 / 600 | 11 | 2.2 |
| 12 | 1/5 | 2.2 | 112 | 1500 / 600 | 11.6 | 2.4 |
| 24 | 2/3 | 2.2 | 112 | 1500 / 600 | 11.6 | 2.4 |
| 36 | 3/3 | 2.2 | 112 | 1500 / 600 | 11.6 | 2.4 |
| 48 | 4/2 | 2.2 | 112 | 1500 / 600 | 11.6 | 2.4 |
| 60 | 5/1 | 2.2 | 112 | 1500 / 600 | 11.6 | 2.4 |
| 72 | 6/0 | 2.2 | 112 | 1500 / 600 | 11.6 | 2.4 |
| 96 | 8/0 | 2.2 | 143 | 1500 / 600 | 13.1 | 2.8 / 3.8 |
| 144 | 12/0 | 2.2 | 203 | 1500 / 600 | 16 | 3.7 / 6.7 |
